写在前面
做新址勘察十几年，最怕听见甲方一句话：“CAD图纸没有，只有PDF。”更怕的是后面又补一句：“要不你们自己量一下吧。”
这句话听起来轻飘飘，落到工程人身上，就不是“量一下”那么简单了。新址勘察里，房产复尺从来不是拿尺子绕场一圈那么简单。它后面接着设计、预算、施工、消防、设备、强弱电、动线、排水、门头、外墙、结构风险，甚至还接着后续一连串说不清道不明的扯皮。
一个尺寸差了，一道墙偏了，一个设备点位画错了，前期看起来只是图纸上几毫米的“小毛刺”，到了现场，就可能变成施工队的一声叹气，设计师的一次返工，项目经理的一场夜不能寐。
更麻烦的是，现实中甲方能提供标准CAD图纸的情况，并没有我们想象得那么多。很多时候，新址资料就是一张打印图、一张扫描PDF，甚至是一张拍得歪歪斜斜的照片。图上有尺寸，有文字，有墙体，有设备，有楼梯，有柱子，可它偏偏不是 CAD。
这就是新址勘察里最让人头疼的地方。我一直在想办法解决这个痛点，曾经尝试用OCR矢量化软件尝试复原过一个项目的图纸，结果忽略了比例问题，导致后续设计接图后发现实际使用面积和图纸偏差很大，险些毁了整个项目。此后我再使用OCR软件就会格外小心……
在AI技术不断发展的今天，这类问题已经有了新的解决方向。AI不能替代现场工程判断，但可以辅助我们完成图纸识别、比例校准、底图重建和CAD转化。
本文不讨论具体操作细节，也不展开数据规则和插件生成方式，只从工作思路层面，简单介绍一种“无原始CAD图纸条件下的新址复尺AI辅助方案”。
一、问题背景：无原始CAD图纸带来的主要困难
在新址勘察工作中，原始CAD图纸的作用非常重要。它不仅是设计的基础，也是后续复尺、成本测算、设备布置和施工交底的重要依据。
如果甲方无法提供 CAD，仅能提供PDF、打印图纸或扫描图，就会出现以下问题：
第一，图纸不可编辑。
PDF或图片格式无法直接修改墙体、设备、尺寸和功能分区，设计人员需要重新描图。
第二，比例关系不稳定。
部分扫描图或拍照图存在缩放、倾斜、变形等情况，即使图上有标注，也不能直接等比例套用。
第三，人工复尺工作量增加。
工程人员需要在现场重新确认大量尺寸，返场和复核成本较高。
第四，错误容易传递。
如果前期底图绘制存在偏差，后续设计、预算、施工都会受到影响。
第五，责任边界不清。
当设计图纸与现场存在差异时，很难判断问题来源于甲方原图、现场复尺、人工绘图，还是后续深化环节。
因此，在没有原始CAD图纸的情况下，核心问题不是“能不能重新画一张图”，而是如何提高底图重建的效率、准确性和可复核性。
二、解决思路：建立AI辅助底图重建流程
针对上述问题，可以尝试建立一套AI辅助工作流程。
整体思路可以概括为：
原始资料导入→AI图纸识别→建立识别规则→生成CAD插件或指令文件→AutoCAD加载执行→人工校对复核→输出可用底图。
这套流程的目标不是让AI直接替代工程人员，而是把原本依赖人工描图的部分工作，转化为半自动化处理。
其中，AI 主要承担三类任务：
第一类是识别任务。
AI可以对PDF、图片或扫描图中的墙体、文字、尺寸、设备、楼梯、门洞、功能区等信息进行初步识别。
第二类是结构化任务。
AI可以根据识别结果，把图纸内容整理成CAD能够理解的绘图逻辑，例如线段、矩形、文字、图层、设备块等。
第三类是执行任务。
通过特定插件或标准化指令文件，让AutoCAD根据AI生成的内容自动绘制初步底图。
这样一来，人工工作的重点就可以从“重复描图”转向“校对、修正和判断”。
三、关键步骤：从图纸识别到CAD输出
这套方案可以分为几个主要步骤。
1. 原始资料整理
首先，需要对甲方提供的 PDF、打印图纸、扫描图或照片进行整理。
在这一阶段，应优先确认以下内容：
图纸是否完整。
是否包含关键尺寸标注。
图纸是否存在明显变形。
墙体边界是否清晰。
设备和功能区文字是否可识别。
如果原始图纸质量过差，应先进行人工筛选，避免把明显错误的资料直接交给AI处理。
2. AI识别与比例校准
第二步，是让AI对图纸内容进行识别。
识别重点包括：
墙体轮廓。
房间或功能区边界。
主要设备位置。
文字标注。
尺寸标注。
楼梯、门洞、柱体等特殊构件。
在识别过程中，需要利用图纸中已有的尺寸标注进行比例校准。例如图中出现明确的长度、宽度或设备尺寸时，可以将这些标注作为比例基准，反推整张图的尺度关系。
这一步的核心不是追求一次性完全准确，而是建立一个初步可用的尺寸框架。
3. 建立AI绘图规则
第三步，是给AI建立明确规则。
如果没有规则，AI只能“看图说话”，输出结果容易不稳定。
规则主要包括：
墙体使用什么图层。
设备使用什么图层。
文字标注使用什么图层。
不同线宽如何区分。
设备是否用矩形块表达。
尺寸是否单独标注。
坐标原点如何设置。
比例单位如何统一。
哪些内容必须保留。
哪些内容只做参考。
这些规则相当于给AI建立一套工程语言。AI不再只是描述图片，而是按照规则把图纸内容转化成CAD可以执行的对象。
4. 生成CAD插件或指令文件
第四步，是将AI识别和整理后的结果转化为AutoCAD可以执行的内容。
这里可以有两种方式。
一种是生成标准化指令文件，由已经安装好的CAD插件读取并执行。
另一种是根据具体图纸内容，生成对应的CAD插件，加载后直接在模型空间绘制图形。
从工程应用角度看，前一种方式更适合批量化、标准化场景。
后一种方式更适合样板测试、专项验证和特定图纸复刻。
无论采用哪一种方式，核心逻辑都是一致的：
让AI负责把图纸信息转化为CAD命令，让CAD负责执行绘图。
5. AutoCAD加载与执行
第五步，是在AutoCAD中加载插件或指令文件。
加载完成后，通过预设命令执行绘图任务。

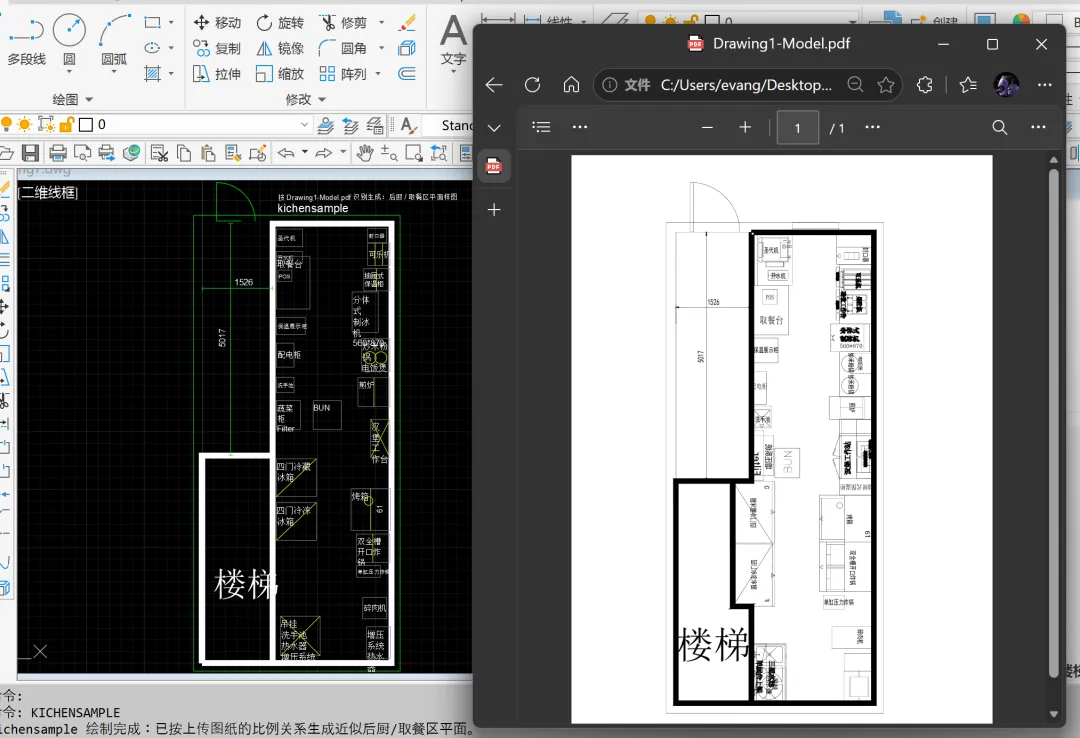

执行后，CAD会自动生成初步底图，包括墙体、设备轮廓、文字标注、图层分类等内容。
此时得到的图纸还不能直接作为最终成果使用，只能视为“AI 初图”。
它的作用是减少人工描图时间，提高底图重建效率，为后续复核提供基础。
6. 人工校对与最终确认
第六步，也是最重要的一步，是人工校对。
AI生成的CAD底图必须经过工程人员复核。
复核重点包括：
总尺寸是否准确。
墙体轮廓是否正确。
比例关系是否合理。
设备位置是否偏移。
文字标注是否识别错误。
门洞、楼梯、柱体等特殊位置是否遗漏。
现场实际情况是否与图纸一致。
必要时，还需要结合现场照片、激光测距数据、手绘草图和二次复尺结果进行修正。
最终输出的CAD图纸，应当明确标注其来源和复核状态，避免后续设计人员误以为它是甲方原始CAD图纸。
四、该方案的适用场景
这套AI辅助方案，并不适合所有项目。
它更适合以下几类场景：
第一，甲方无法提供原始CAD，但能提供PDF或打印图纸。
第二，图纸中有部分明确尺寸，可以作为比例校准依据。
第三，项目时间紧，需要快速建立初步设计底图。
第四，现场复尺工作量较大，希望减少重复绘图时间。
第五，需要对多个新址进行快速初筛和方案预判。
第六，项目团队希望建立标准化的图纸转化流程。
但如果图纸严重缺失、照片角度严重畸变、关键尺寸完全没有标注，或者现场已经发生大规模改造，则不能过度依赖AI结果，仍应以现场实测为准。
五、方案价值：提高效率，降低前端不确定性
这套方案的价值主要体现在四个方面。
第一，提高绘图效率。
AI可以承担大量基础识别和初步绘制工作，减少人工描图时间。
第二，提高信息整理能力。
原本散落在PDF、图片和扫描件中的信息，可以被重新整理为CAD 图层、线条、文字和设备对象。
第三，提高复核效率。
工程人员可以基于AI初图进行校对，而不是从零开始重画。
第四，降低前端不确定性。
通过识别、校准、生成、复核的流程，可以尽早发现图纸问题、尺寸问题和设备布置问题，减少后续设计和施工风险。
需要强调的是，这套方案并不是为了证明AI有多神，而是为了让工程前端工作更稳定、更高效、更可控。
六、注意事项与边界控制
AI辅助图纸重建虽然有价值，但必须设置边界。
第一，AI初图不能直接作为施工依据。
任何AI生成的CAD图纸，都必须经过人工复核和现场确认。
第二，关键尺寸必须由人工确认。
涉及墙体净宽、层高、门洞、柱体、上下水、电源、排烟、消防、设备检修空间等内容，不能只依赖AI判断。
第三，原始资料质量决定输出质量。
如果输入图纸模糊、变形、缺失严重，AI输出也会受到影响。
第四，必须保留复核记录。
建议将原始资料、AI初图、人工修正记录、最终确认图纸分别留档，便于后续追溯。
写在最后
新址勘察这项工作，看起来很传统。量尺、拍照、看墙、看柱、看上下水、看电箱、看排烟、看门头、看外立面。都是非常具体、非常现场、非常“土”的工作。但也正因为它具体，所以更适合被AI改造。
AI最有价值的地方，不一定是写几句漂亮话，也不一定是做一些看起来很玄的演示。它真正有价值的地方，是解决一个个过去长期存在的实际问题。
比如：
甲方没有原始CAD图纸，只有PDF、打印图或扫描图，新址复尺和后续设计该怎么办？过去的答案是人工重画。现在的答案，也许可以变成：AI建立初图，工程师进行复核，最终形成可用于设计深化的CAD底稿。
这不是偷懒。这是把工程经验和新技术结合起来。未来的新址勘察，可能不会再只是一个人、一把尺、一堆照片、一张手绘草图。
它更可能变成一种“人机协同”的前端工程能力：
人负责现场判断。
AI负责信息重建。
人负责风险识别。
AI负责效率提升。
人负责最终确认。
AI负责把混乱资料整理成可以继续推进的工程语言。
最后让我们探讨一个话题：
如果无原始CAD图纸的新址复尺可以引入AI辅助流程，你认为它最应该优先解决的问题是什么？
是提高出图效率？
是降低复尺误差？
是减少设计返工？
是明确责任边界？
还是建立一套可复制的新址勘察标准流程？
欢迎大家在评论区一起讨论。
